ダクトホース／タイダクトホース タイダクトホース難燃ＧＬ-ＨＧ
特長
- ·タイダクトホースGL型の難燃タイプです。
- ·UL94 V-0相当の難燃性を有しています。
- ·GL型同様、軽量で柔軟性に優れます。
用途
- 高レベルの難燃性が求められる吸排気配管、保護管に使用できます。
| 流体 | ・ 空気（圧縮空気を除く） ・ 粉体 |
|---|---|
| 温度 | 温度 50℃～ 温度 50℃ |
| 機能 | ・ 吸排気 ・ 柔軟性 ・ 難燃性 |

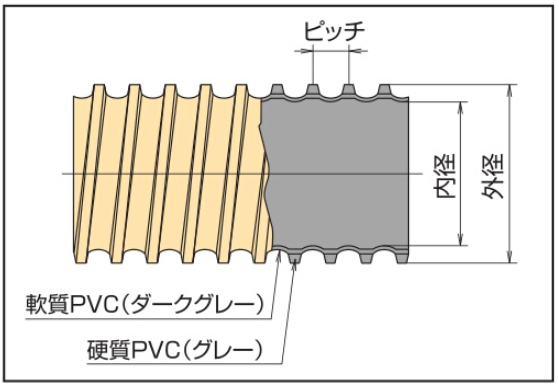

寸法および特性（品番GL〔HG〕-□）
| 呼径 (φ) |
内径 (mm) |
外径 (mm) |
ピッチ (mm) |
許容圧力 (20℃) MPa以下/ [mmHg以下] |
許容減圧力 (20℃) KPa以下/ [mmHg以下] |
許容曲げ 半径 (mm以上) |
参考質量 (g/m) |
定尺 (m) |
|---|---|---|---|---|---|---|---|---|
| 38 | 38.1±1.0 | 45.9 | 9.0 | 0.06[0.6] | -66.5[-500] | 35 | 400 | 20 |
| 50 | 50.8±1.5-1.0 | 59.9 | 12.0 | 0.05[0.5] | -66.5[-500] | 50 | 510 | |
| 65 | 63.5±1.5-1.0 | 72.6 | 12.0 | 0.04[0.4] | -66.5[-500] | 60 | 640 | |
| 75 | 76.2±1.5-1.0 | 85.8 | 14.5 | 0.04[0.4] | -33.0[-250] | 75 | 700 | |
| 100 | 101.6±1.5 | 112.0 | 14.5 | 0.03[0.3] | -21.0[-160] | 90 | 1,050 | |
| 125 | 127.0±1.5 | 137.2 | 17.5 | 0.02[0.2] | -20.0[-150] | 120 | 1,190 | |
| 150 | 152.4±1.5 | 163.8 | 17.5 | 0.02[0.2] | -14.5[-110] | 150 | 1,620 | |
| 200 | 202.0±2.0 | 215.0 | 17.5 | 0.01[0.1] | -6.0[-45] | 210 | 2,490 | |
| 250 | 252.0±2.0 | 265.7 | 20.0 | 0.01[0.1] | -4.5[-35] | 260 | 3,090 | |
| 300 | 303.0±2.0 | 316.4 | 20.0 | 0.01[0.1] | -3.0[-23] | 310 | 3,570 |
バンド適合表
- LSバンド（PDF/114KB）
●記載内容は改良のため予告なしに変更することがあります。
●記載内容は2025年12月1日現在のものです。
